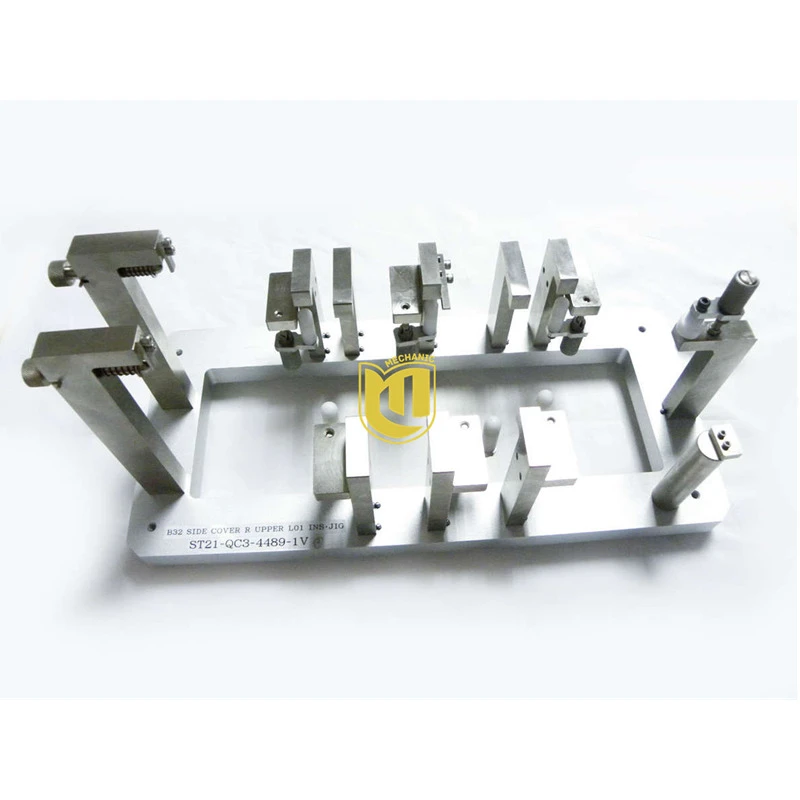

Jigs versus bevestigingen

Jigs en fixtures zijn essentiële componenten in de productie-industrie, met name in bewerkingsprocessen. Ze zijn ontworpen om de productiviteit te verbeteren door precisie, nauwkeurigheid en herhaalbaarheid te garanderen. Hoewel ze verschillende doelen dienen, delen hun productieprocessen overeenkomsten, met specifieke variaties afhankelijk van het beoogde gebruik.



Definitie en doel

● Mallen:Een jig is een op maat gemaakt gereedschap dat wordt gebruikt om het snij- of bewerkingsgereedschap (zoals een boor) te geleiden tijdens bewerkingen. De primaire functie is om ervoor te zorgen dat het snijgereedschap langs een vooraf bepaald pad beweegt om nauwkeurige gatplaatsing of andere kenmerken te bereiken. Jigs zijn met name belangrijk bij bewerkingen zoals boren, tappen, ruimen en boren, waarbij precisie in het gereedschapspad cruciaal is.

● Wedstrijden:Een fixture is een apparaat dat wordt gebruikt om een ​​werkstuk stevig vast te houden, te ondersteunen en te lokaliseren tijdens een bewerking, maar het geleidt het gereedschap niet. Fixtures bieden een stabiel platform en zorgen ervoor dat het werkstuk in een vaste positie blijft tijdens het bewerkingsproces. Fixtures worden vaak gebruikt bij frees-, draai-, slijp- en assemblagebewerkingen.



Productieproces van mallen en bevestigingen

De productie van mallen en fixtures is een gespecialiseerd proces dat zorgvuldig ontwerp en precisietechniek vereist. Het proces omvat verschillende stappen, van de eerste ontwerpfase tot de uiteindelijke productie. Zowel mallen als fixtures delen een vergelijkbaar productieproces, maar de details verschillen afhankelijk van hun functies.



Materiaalvoorbereiding:

● Snijden:Het ruwe materiaal op de gewenste maat snijden met behulp van technieken als zagen, lasersnijden of waterstraalsnijden.

● Warmtebehandeling (indien nodig):Voor toepassingen met een hoge sterkte kunnen materialen warmtebehandelingen ondergaan, zoals harden, ontlaten of gloeien, om de duurzaamheid en slijtvastheid te verbeteren.



Bewerkingen:

● CNC-bewerking:Computer Numerical Control (CNC)-machines worden gebruikt om nauwkeurige frees-, boor- en draaibewerkingen uit te voeren op de jig- of fixture-componenten. CNC-bewerking zorgt voor een hoge nauwkeurigheid en herhaalbaarheid.

● Slijpen:Slijpbewerkingen kunnen worden gebruikt om nauwe toleranties en gladde oppervlakteafwerkingen te bereiken, met name op geleidingsvlakken in mallen en klemvlakken in bevestigingen.

● Boren en tappen (voor mallen):Voor mallen worden nauwkeurige gaten geboord en getapt voor het plaatsen van geleidebussen of andere geleidingselementen.



Montage en lassen:

● Componentenassemblage:Assembleren van diverse bewerkte componenten, zoals klemmechanismen, positioneringspennen, geleidebussen en bases. De assemblage moet zorgen voor een nauwkeurige uitlijning en pasvorm.

● Lassen:In sommige gevallen worden componenten aan elkaar gelast, vooral bij grotere constructies, om een ​​stijve structuur te creëren.

● Oppervlakteafwerking:Oppervlakteafwerkingstechnieken zoals verven, anodiseren of coaten kunnen worden toegepast om de mal of het bevestigingselement te beschermen tegen corrosie en slijtage.



Inspectie en testen:

● Dimensionale inspectie:Inspectie van de voltooide mal of bevestiging met behulp van nauwkeurige meetinstrumenten zoals micrometers, schuifmaten en CMM (coördinatenmeetmachines) om ervoor te zorgen dat alle afmetingen voldoen aan de ontwerpspecificaties.

● Functioneel testen:Het testen van de mal of fixture in een gecontroleerde omgeving om de prestaties ervan te verifiëren. Voor mallen omvat dit het controleren van de nauwkeurigheid van het gereedschapspad; voor fixtures, het verzekeren dat het werkstuk stevig vastzit zonder beweging.



Aanpassing en afronding:

● Aanpassingen:Als er tijdens de inspectie of het testen afwijkingen worden geconstateerd, worden er aanpassingen gedaan aan de mal of het opspanmiddel. Denk bijvoorbeeld aan het fijnafstellen van de geleidingspaden of het vastdraaien van de klemmechanismen.

● Eindmontage:De mal of het hulpstuk wordt voor de laatste keer in elkaar gezet. Hierbij wordt gecontroleerd of alle onderdelen stevig op hun plaats zitten en functioneel zijn.



Toepassingen en use cases

● Mallen:Wordt gebruikt bij bewerkingen waarbij nauwkeurige plaatsing van gaten vereist is, zoals in de lucht- en ruimtevaart, automobielindustrie en precisiemachinebouw.

Voorbeeld: Een boormal die wordt gebruikt voor het met hoge nauwkeurigheid produceren van meerdere identieke gaten in vliegtuigonderdelen.

● Wedstrijden:Wordt gebruikt bij bewerkingen waarbij het werkstuk tijdens de bewerking stil moet worden gehouden, zoals bij de productie van auto's, zware apparatuur en algemene bewerkingen.

Voorbeeld: Een freesinrichting die wordt gebruikt om een ​​tandwielblok op zijn plaats te houden terwijl de tanden worden gefreesd.



Conclusie

Mallen en armaturen zijn onmisbare gereedschappen in de productie, elk met een eigen doel om de efficiëntie en nauwkeurigheid van bewerkingsprocessen te garanderen. Terwijl mallen het snijgereedschap begeleiden om precieze kenmerken te creëren, houden armaturen het werkstuk stevig vast, wat zorgt voor consistente en herhaalbare resultaten. Hun productieprocessen, hoewel vergelijkbaar, zijn afgestemd op de specifieke eisen van hun respectievelijke toepassingen, van het eerste ontwerp tot de laatste test en levering. Het begrijpen van de nuances van mallen en armaturen, samen met hun productieprocessen, is cruciaal voor het selecteren van het juiste gereedschap voor een bepaalde bewerking en het bereiken van optimale productieresultaten.
